1、設備技術規格

1.1產品簡介：

HVS-1000A采用精密的結構設計，配備高清晰光學測量系統，主要用于測量微小試件、金屬涂層及鍍層的硬度，廣泛應用于計量、冶金、建材、院校等行業的檢測、生產與科研。

1.2 主要特點：

l 轉塔控制為自動轉塔；

l 無摩擦主軸，試驗力精度高；

l 高精度光學測量系統，精密坐標試臺；

l 中/英文界面轉換；

l 試驗過程自動化，無人為操作誤差；

l 可選配微機圖像處理系統；

l 可選配努氏壓頭進行努氏硬度試驗；

l 精度符合GB/T4340.2  ISO 6507-2和美國ASTM E384。

1.3應用范圍：

滲氮層、陶瓷、鋼、有色金屬；

薄板、金屬薄片、電鍍層、微小及奇形異狀試件；

氮化層、滲碳層和淬火硬化層的梯度和厚度測量；

適用于平行平面和微小零件及超薄零件的的精密顯微維氏硬度測量。

1.4主要技術規格：

1.5 主要附件：

座標試臺（臺面尺寸：100×100mm  行程：25×25mm  分度值：0.01mm)1個      平口鉗：1個

金剛石角錐壓頭：1只    標準顯微硬度塊：2塊    適配鏡筒  1組

2、軟件部分：

2.1維氏測量軟件特點

2.1.1圖像清晰

由于通過CCD在顯示屏上呈現圖像為放大1600×（顯微硬度計是400×）圖像放得大，測量精度大大增加。單位像素的分辨率高達0.12微米，處于國內先進水平。

2.1.2.效率高

本系統采用高精度的數碼攝像頭，即在計算機上能實現測量和觀察圖像。同時能觀察金相組織，可以拍攝金相組織圖片。

l 效率提高（軟件自動得出硬度值）

l 眾人可同時觀察測量

l 圖像及測量數據可保存，可打印出來。

l 在計算機上能方便完成HV維氏硬度測量，同時HRC、HRA、HRN、HB、強度等數值自動轉換。

2.2維氏測量軟件功能及操作說明

圖像測量系統, 是由計算機軟件、數碼成像系統與維氏硬度計相結合的高精度維氏硬度檢測設備。應用新的數碼成像技術與計算機圖像處理技術有機地結合在一起，功能強大、操作靈活、測量精確、穩定性好。可與國內外各種型號維氏硬度計配套使用.

操作說明：

a.支持1kg 5kg 10kg 30kg 50kg硬度計配合使用

b.具有硬度測量功能.

自動測量:可自定義檢測框,軟件自動在檢測框內精確定位菱形的4個定點.

手動測量:四點測量.鼠標直接點擊菱形4個頂點.無取點順序限制；

        四線測量.用4條直線跟隨鼠標確定,通過鼠標控制讓4條線分別和菱形的4個頂點相切.

c.長度測量功能:可用于金相法測層深；

               測硬化層深時測量第一個點到試樣邊緣的距離

d.十字線功能:a.顯示圖像中心

             b.可用于校驗菱形是否傾斜

e.校準口令校驗:進入校準界面需要輸入密碼方可進入,進行定標或修改定標系數.以免誤操作導致系數篡改,測量不準

f.硬度換算功能:測得的維氏硬度值可根據需要自動查表換算其他硬度單位.如HB HRC 抗拉強度等

g.獨立數據存儲查詢功能:系統自帶獨立的數據庫,可進行即使數據存儲.根據需要可按存儲日期或試樣編號進行查詢

h.局部放大功能:可對鼠標周圍進行局部放大,只要是配合手動測量時,更加精確的定位菱形的頂點

i.有效硬化層深度測量功能.由試樣截面的邊緣向心部依次打點,可形成硬度及硬化層深度的變化曲線圖. 曲線圖可反映整個測量過程的曲線變化,根據線性關系,軟件自動精確得出有效硬化層深度

j.報告模版.報告格式可任意修改,報告中可自動傳入硬度曲線圖和菱形圖片,可直接A4紙打印輸出,可輸出EXCEL存檔。

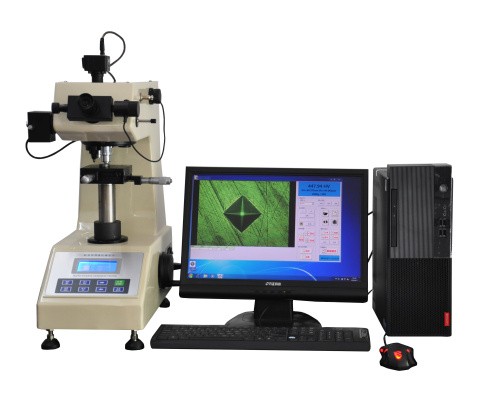

附圖
